回转式会果格栅
一、产品用途
主要用于取水口、泵站前,特别是泥砂沉积量较大的场合,拦截、捞取水中杂物,一般作为中、粗格栅使用。
主要用于取水口、泵站前,特别是泥砂沉积量较大的场合,拦截、捞取水中杂物,一般作为中、粗格栅使用。
二、主要特点
1、齿耙栅后下行,栅前上行捞渣,不会讲栅渣带入水下,捞渣彻底;
2、底部沉积物(泥砂、碎石)较多时,不会堵耙,避免造成事故;
3、结构简单,故障率低;
4、安装方便快捷。
三、工作原理及构造
齿耙固定于链条上,链条沿导轨运行(在栅前迎水前上行,背水面下行),齿耙则从格栅底部沿栅条上行,将被栅条拦住的漂浮物顺着挡板捞至卸渣口处,卸入渣车中或输送机上。
回转式格栅主要由机架、牵引链、传动系统、齿耙组合、主栅、底栅、水下导轮组合等部件组成。

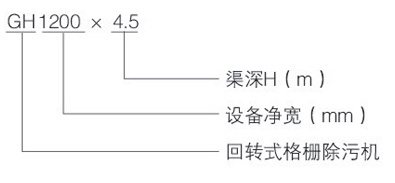

四、型号说明

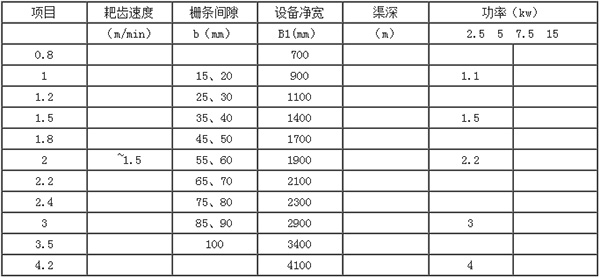

五、技术参数

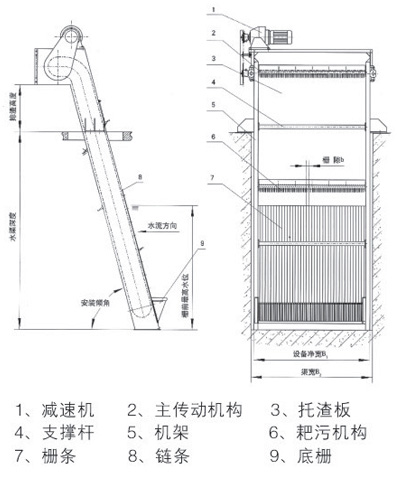

六、安装示意图
七、订货说明
1、注明渠宽、渠深、栅隙、安装角度、排渣口高度;
2、未注明时按常规:安装角度70°,排渣高度0.8米;
3、注明栅条高度可栅前水位;
4、注明各部件材质要求。
